旋風集塵器
食品級旋風分離器
旋風分離器是常用來分離氣體中含有固體微粒的一種裝置；具有低壓損、構造簡單、操作簡便、維護容易、免耗材、操作溫度範圍大等優點；但是對於煙霧及微粒的收集效果較差及無法將粉塵百分之百的捕集為其缺點。
旋風分離器產業界常應用於木屑、塑膠粒等大顆粒之空氣輸送或粉塵的收集，亦可串聯於袋式集塵器前方，作為連續排料兼減少袋式集塵器的操作負荷使用。
我司之旋風分離器，具有易分解、可清洗、無死角等優點，符合食品等級需求。

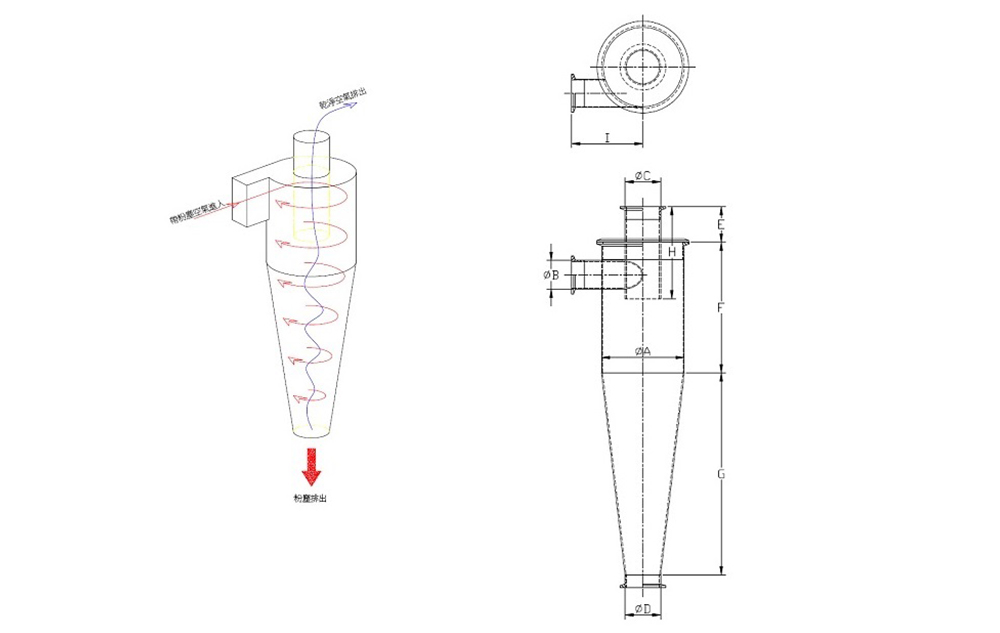

旋風分離器原理
旋風分離的原理是利用粒子在氣流中做高速旋轉時，離心力遠大於重力，且速度愈大，粒子所獲得之離心沉降速度也愈大，而使固體與氣體達到分離。
當含固態粒子之氣體自入口沿切線方向進入錐型圓筒，在圓筒內旋轉，此時氣流碰撞桶壁，粒子撞擊桶壁並旋轉下降，而乾淨氣體則自圓筒上方出口排出。
旋風分離器的效率與粒子的粒徑有關，粒徑愈大分離效果愈好，一般來說，粒徑大於30μm以上，分離率可達到99%，但當粒徑小於5μm以下時，分離效率不及5%。
影響旋風分離器除塵效率之因素：
l 粒徑大小
l 粉體比重
l 粉體／空氣的濃度
l 空氣流速度(一般速率越快，效率越高)
l 壓力降
規格表
旋風分離器是常用來分離氣體中含有固體微粒的一種裝置；具有低壓損、構造簡單、操作簡便、維護容易、免耗材、操作溫度範圍大等優點；但是對於煙霧及微粒的收集效果較差及無法將粉塵百分之百的捕集為其缺點。
旋風分離器產業界常應用於木屑、塑膠粒等大顆粒之空氣輸送或粉塵的收集，亦可串聯於袋式集塵器前方，作為連續排料兼減少袋式集塵器的操作負荷使用。
我司之旋風分離器，具有易分解、可清洗、無死角等優點，符合食品等級需求。
旋風分離器原理
旋風分離的原理是利用粒子在氣流中做高速旋轉時，離心力遠大於重力，且速度愈大，粒子所獲得之離心沉降速度也愈大，而使固體與氣體達到分離。
當含固態粒子之氣體自入口沿切線方向進入錐型圓筒，在圓筒內旋轉，此時氣流碰撞桶壁，粒子撞擊桶壁並旋轉下降，而乾淨氣體則自圓筒上方出口排出。
旋風分離器的效率與粒子的粒徑有關，粒徑愈大分離效果愈好，一般來說，粒徑大於30μm以上，分離率可達到99%，但當粒徑小於5μm以下時，分離效率不及5%。
影響旋風分離器除塵效率之因素：
l 粒徑大小
l 粉體比重
l 粉體／空氣的濃度
l 空氣流速度(一般速率越快，效率越高)
l 壓力降
規格表

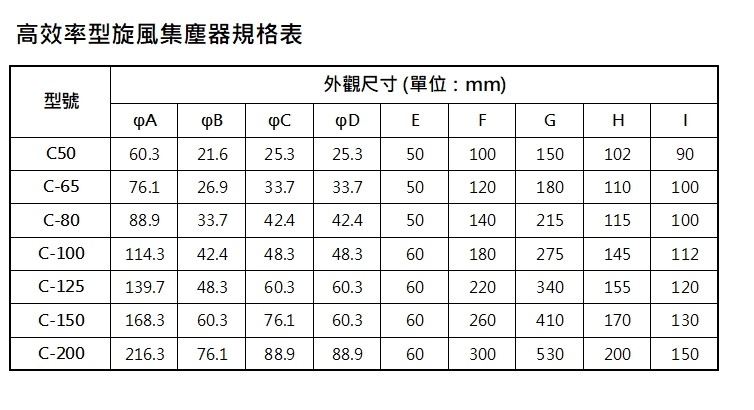

| 高效率型旋風集塵器規格表 | |||||||||
| 型號 | 外觀尺寸(單位:mm) | ||||||||
| φA | φB | φC | φD | E | F | G | H | I | |
| C-50 | 60.3 | 21.6 | 25.3 | 25.3 | 50 | 100 | 150 | 102 | 90 |
| C-65 | 76.1 | 26.9 | 33.7 | 33.7 | 50 | 120 | 180 | 110 | 100 |
| C-80 | 88.9 | 33.7 | 42.4 | 42.4 | 50 | 140 | 215 | 115 | 100 |
| C-100 | 114.3 | 42.4 | 48.3 | 48.3 | 60 | 180 | 275 | 145 | 110 |
| C-125 | 139.7 | 48.3 | 60.3 | 60.3 | 60 | 220 | 340 | 155 | 120 |
| C-150 | 168.3 | 60.3 | 76.1 | 60.3 | 60 | 260 | 410 | 170 | 130 |
| C-200 | 216.3 | 76.1 | 88.9 | 88.9 | 60 | 300 | 530 | 200 | 150 |
