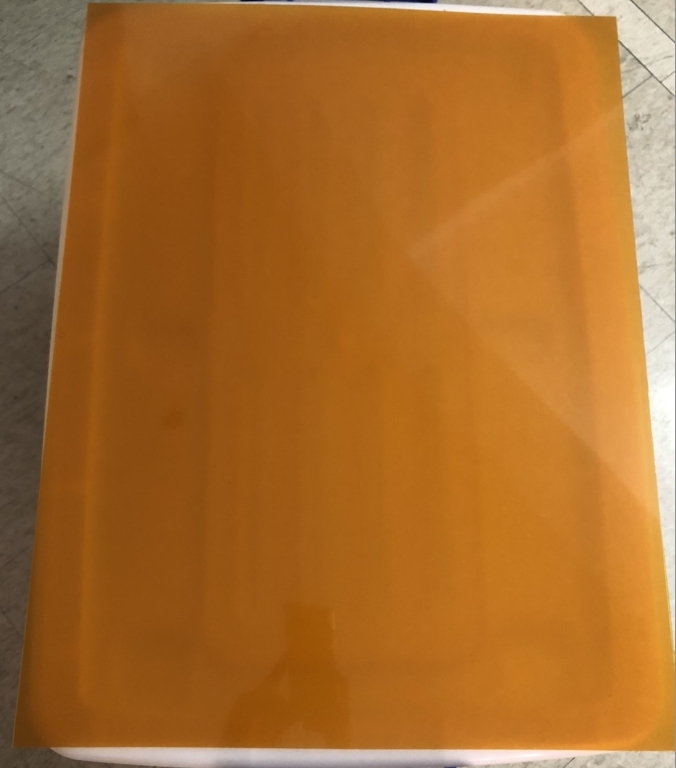

水平黏板 HA-211

黏 塵 板


一.結構說明：






二.產品用途:

  1. 乾.濕水平製程設備,其傳動的滾輪片一般都很難予以清潔,將 多功能黏板當成 Dummy板放入水平線內,則很容易可將很難清潔之滾輪片清潔乾淨。
  2. 置放於室內空間,可有效吸附室內空氣中的懸浮微塵顆粒。
  3. 放入烤箱中,可吸附循環空氣中的微塵粒子。
  4.   可當作承載軟板之用。


三.規格&物理特性:

項    目 說     明
材質 玻纖板+矽膠
黏度 200~1000g
尺寸 470x610mm/535x620mm/Custom-made
總厚度 0.8mm/1.3mm/1.5mm/Custom-made
耐熱溫度 ~200℃
耐酸鹼 可耐酸鹼
使用製程 乾製程/濕製程


四.產品特點:
  1. 多功能黏板可將水平線承載滾輪上的異物沾附起來,有效降低 異物反沾到 PCB板上,因而能減少報廢率並提升生產良率。
  2. 使用黏板時,建議把藥水段噴灑功能關閉,以得到較佳的清潔 效果。
  3. 沾附異物的多功能黏板,祇要用水(or酒精)+無塵布順向擦拭乾淨,即可再重複使用(不使用時,建議用原先的離形膜反沾回 去, 以保護黏板表面)。
  4. 若遇到較大異物無法用上述方法擦拭乾淨時,則可用高黏手持 式黏塵滾輪滾壓 1~2次,則可將異物從粘板表面移除。
  5. 產線生產中,產線暫停整理中,抑或全線保養期間,皆可使用該 產品。
  6. 水平黏板耐酸鹼程度為:
  7. 槽體酸濃度≦12% 槽體鹼濃度≦ 5%

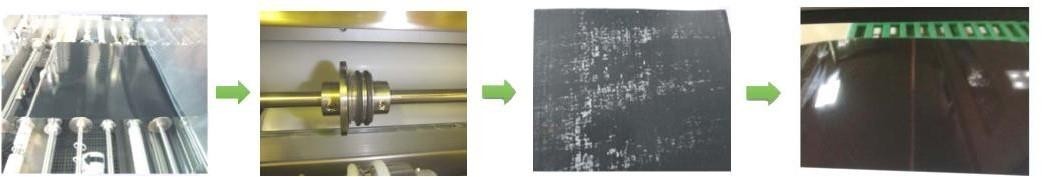

五.操作流程


         黏板入水平線                         吸附滾輪異物                           黏板沾附異物                           清潔後重複使用

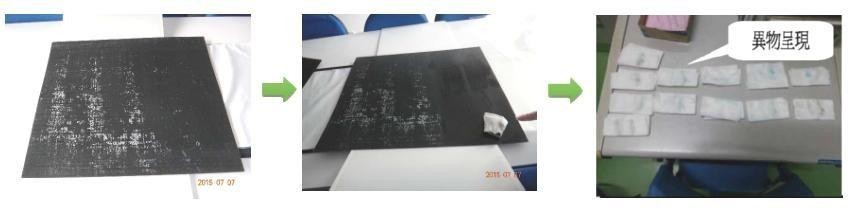

六.效果佐證


      水平黏板經水平線”藥水段/水洗段/烘乾段”後取出,明顯可見異物沾附


七.儲存&注意事項:

  1. 常溫儲存,防止陽光直射,將產品放置在通風良好的場所保存。
  2. 保存期限 12個月(離形膜需平整貼附在矽膠表面做保護)。
  3. 使用黏板時,建議將烘乾段吸水滾輪暫時移除。
  4. 多功能黏板需避免長時間浸泡在酸.鹼溶液中,短時間接觸OK。
